一、 产品简介

　　风机盘管智能节能温控器是广州派谷电子科技有限公司自主创新研制出的以节能、远程集控为目的一种新型智能温控器(以下简称ACLink)。

　　ACLink配置有液晶显示屏及手动控制按键，温度传感器、强制控制锁定模块、及远程通讯模块。

　　远程通讯模块可根据不同的需求配置为RS485通讯模块、无线WIFI通讯模块等多种可选通讯模式。

　　ACLink为通用型节能智能温控器，适用于绝大多数风机盘管。

　　二、 ACLink技术参数

　　  物理尺寸：86*86*40mm

　　  重量：约0.2kg

　　  安装方式：壁挂式/暗藏式

　　  工作温度：-15℃~60℃

　　  工作湿度：10%到95%(无凝露)

　　  功耗：小于3.5W

　　三、 ACLink产品特点

　　1、 ACLink除了包含普通温控器的所有功能，还可以实现对市场上常见的7线、9线风机盘管配置进行远程控制。

　　2、 在无法进行网络布置的情况下，ACLink也可以通过自控系统对风机盘管进行智能控制。

　　3、 ACLink配置有远程或自动节能系统，以制冷模式为例，节能方案如下：

　　A、 设置空调启用温度条件

　　常期以来风机盘管一个很大的浪费在于，本来温度不高，可以不用开空调的，但空调被打开了，而空调管理员没有办法控制空调被开启的行为，ACLink可以通过设置一个空调启用温度值，比如28度，当环境温度达到28度时ACLink才会正常开启空调，环境温度没有达到28度时开启空调时只有风机能运行，无法启用制冷模式(水阀关闭);

　　B、 设置空调最低温度限制条件

　　风机盘管另一个大的浪费在于，应用者把温控器温度调的太低，应用ACLINK可以设置一个低温下限值，比如低温下限值设置为24度，当房间温度低于24度时，ACLINK开始控制风机盘管，调回空调温度为26度或直接关闭空调;

　　4、 ACLINK配置有大量的传感器模块，可采集空调所在环境的各种环境参数，配置有温度传感器，可以感应环境温度，可选配人体红外传感，感应空调环境内是不是有人，还可以感应是否有门窗是否被打开。

　　四、 ACLink主要功能描述

　　1、 配置有双重遥控器，应用遥控器及管理遥控器，ACLink使用者可使用应用遥控器控制空调开关，调节风速、温度、

　　2、 配置有管理员遥控器，管理遥控器可以配置空调的限温条件，比如夏季制冷模式下，设置ACLink所在环境温度最低不能低于25度，无论用户如何调节ACLink，环境温度都不会低于25度，比如夏季模式下设置ACLink使用上限温度28度，当环境温度达到28度时ACLink才会正常开启空调，环境温度没有达到28度时开启空调时只有风机能运行，无法启用制冷模式(水阀关闭);

　　3、 通过远程控制模块可以远程手动开关空调、调整空调温度、风速以及设置ACLink所有运行参数;

　　4、 配置有温度传感器，远程采集空调控制器所在地温度;

　　5、 也可远程限定ACLink所在地环境温度，限定值设定后无论如何调节空调，房间温度不会低于限定温;

　　6、 可选配人体红外传感，人离开一段时间后，自动关闭空调;

　　7、 可选配窗磁、门磁传感器，人离开一段时间后，自动关闭空调;

　　五、 ACLink控制实现图

　　六、 ACLink组网

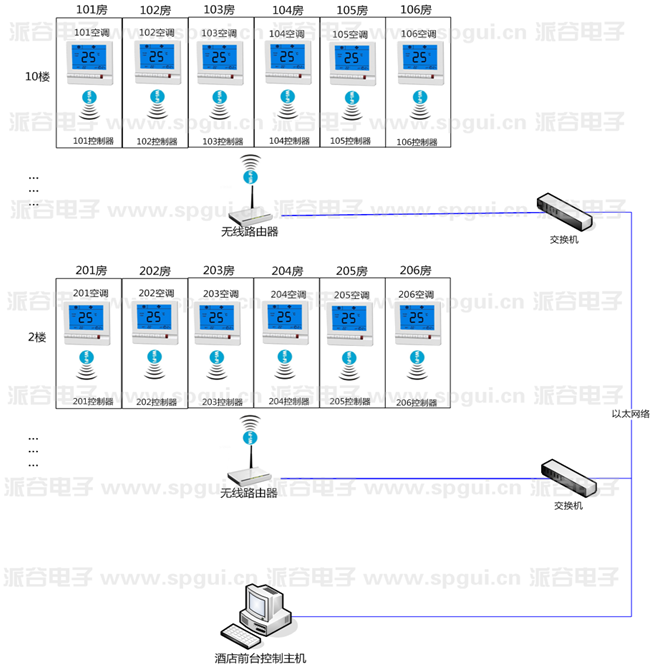

　　1、设备安装布线示意图(WIFI版)

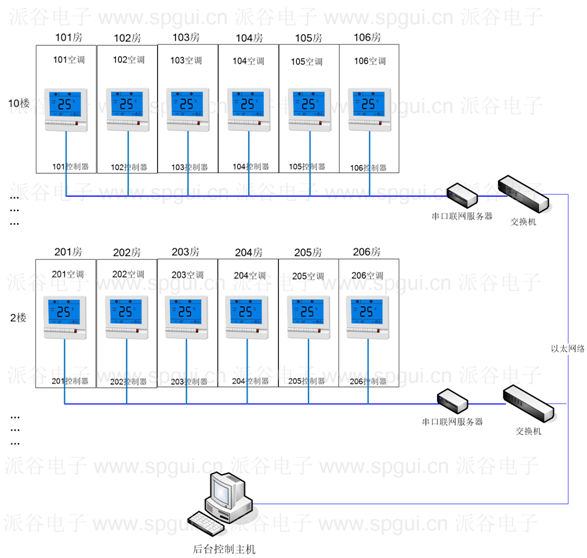

　　2、设备安装布线示意图(485版)
